饱和蒸汽计量系统

未经过热处理的蒸汽称为饱和蒸汽。它是无色、无味、不能燃烧又无腐蚀性的气体。饱和蒸汽中液滴或液雾的含量反映了蒸汽的质量，一般用干度这一参数来表示。蒸汽的干度是指单位体积饱和蒸汽中干蒸汽所占的百分数。

饱和蒸汽有如下特点

 ①饱和蒸汽的温度与压力之间一一对应，二者之间只有一个独立变量。
 ②饱和蒸汽容易凝结，在传输过程中如有热量损失，并导致温度与压力的降低。严格来说，饱和蒸汽或多或少都含有液滴或液雾的双相流体，所以，不同状态下不能用同一气体状态方程式来描述。
 ③准确计量饱和蒸汽流量比较困难，因为饱和蒸汽的干度难以保证，一般流量计都不能准确检测双相流体的流量，蒸汽压力波动将引起蒸汽密度的变化，流量计示值产生附加误差。所以在蒸汽计量中，须设法保持测量点处蒸汽的干度以满足要求，必要时还应采取补偿措施，实现准确的测量。

 饱和蒸汽计量系统

  蒸 汽流量计量与蒸汽的密度有关，而蒸汽的密度随着蒸汽的温度、压力变化而变化。因此，在蒸汽流量计量中须合理的进行温度、压力补偿，对密度进行修正，才能 提高蒸汽流量计量的正确性，减小计量误差。蒸汽分为饱和蒸汽和过热蒸汽，由于蒸汽性质不同，在相同的压力下蒸汽密度是不同的。因此，在蒸汽流量的计量中所 采用的计量方法也不同。应根据被测蒸汽的性质，合理选择计量仪器、仪表和补偿方法。

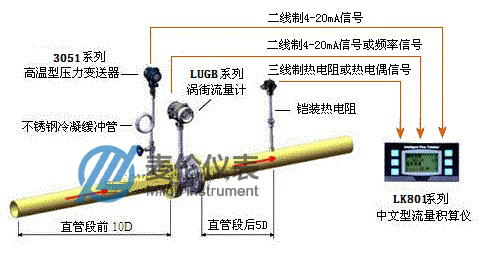

 饱和蒸汽温度和压力是对应关系，因此只需监测两者之中任一个数据，然后根据饱和蒸汽密度表查出对应的密度值，乘以蒸汽体积流量，就能计算饱和蒸汽的质量流量，因此饱和蒸汽质量流量的计量可采用以下三种补偿方式：

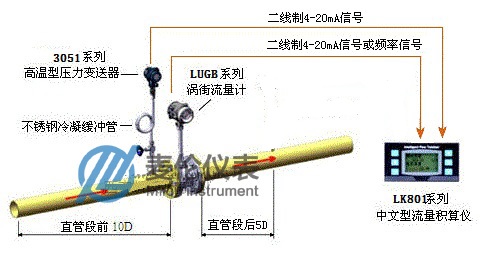

（2）压力补偿蒸汽质量流量计（仅对饱和蒸汽进行计量）

LUGB蒸汽流量计+3051压力变送器+不锈钢冷凝缓冲管配套压力变送器使用

+LK801流量积算仪（可选择中文型流量积算仪或数码管显示型流量积算仪）

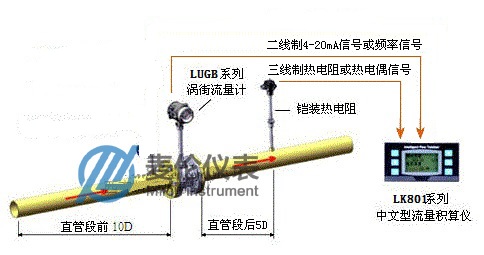

（3）温度补偿蒸汽质量计量（仅对饱和蒸汽进行计量）

LUGB蒸汽流量计+WZP系列热电阻+LK801流量积算仪（可选择中文型流量积算仪或数码管显示型流量积算仪）
